کنتاکتور خازنی

TSM-LC50کنتاکتور خازنی ۵۰ کیلووار تایریستوری

50 kVArThyristor Module TSM-LC-N1

درخواست قیمتفایل سازنده و کاتالوگ
کنتاکتور خازنی ۵۰ کیلووار تایریستوری

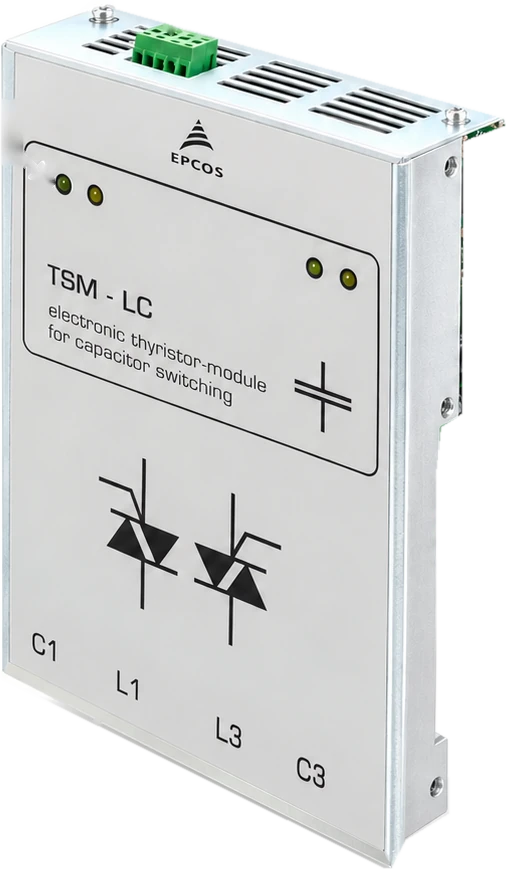

Exploded view

اجزای سازنده

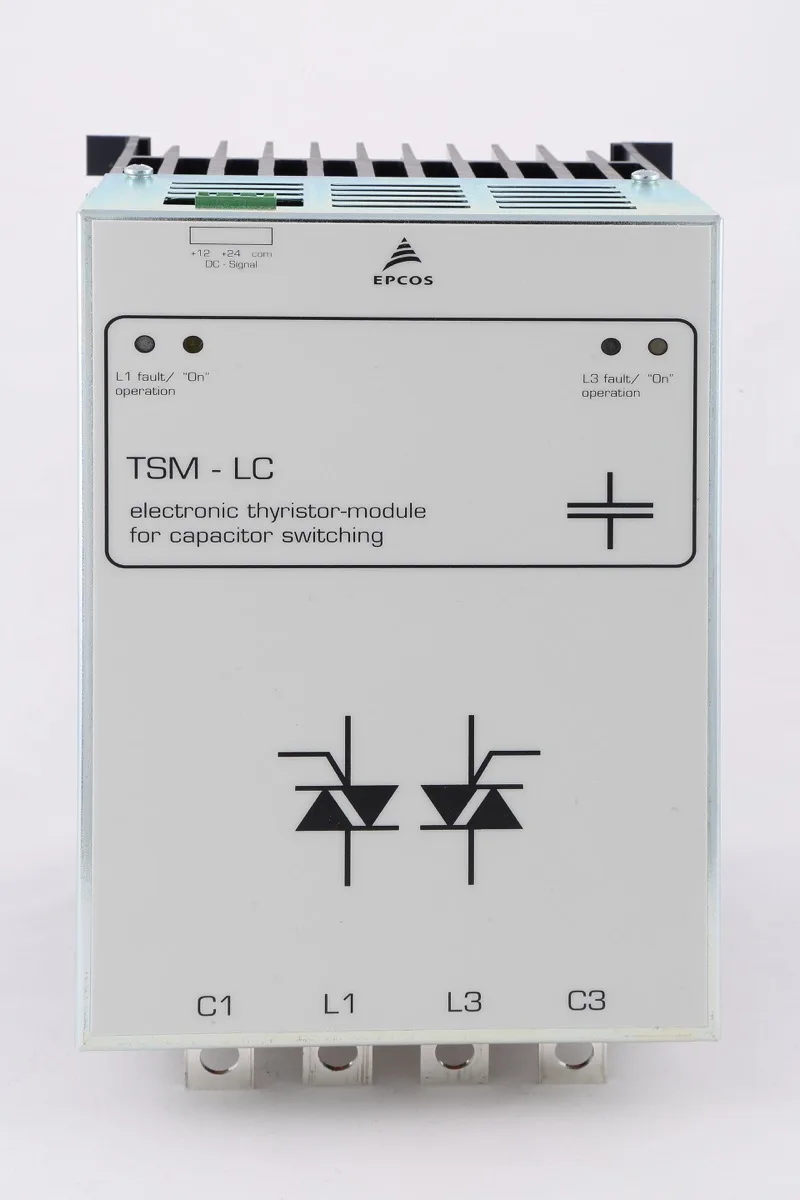

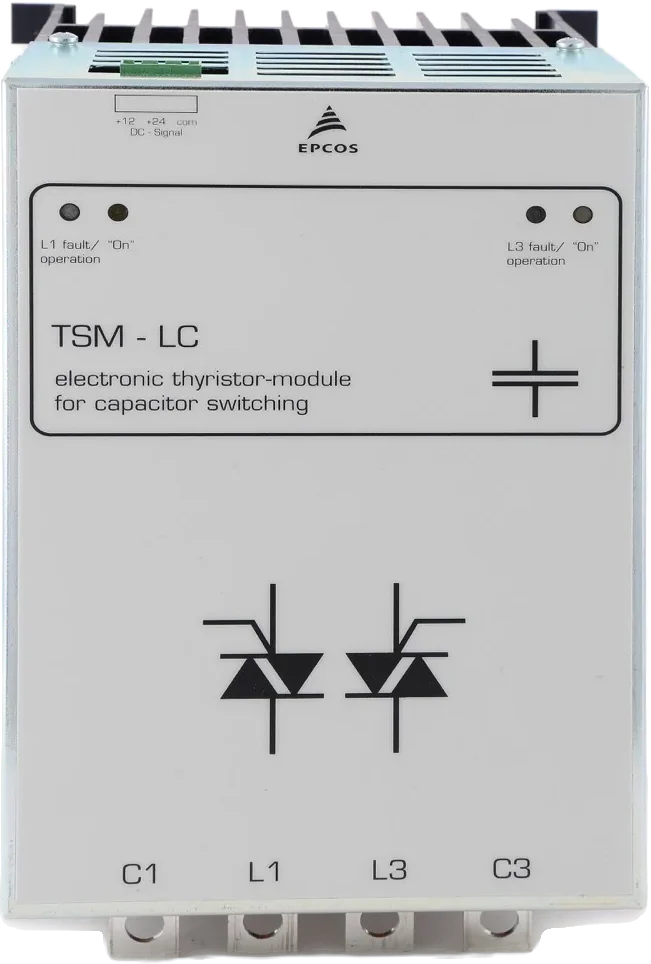

عکس واقعی محصول
نمای انفجاری شماتیک؛ بدون مقیاس. ابعاد کاتالوگ و محدودیت شناسایی مدل جداگانه آمده است. هندسه دقیق داخلی و شماره قطعات داخلی سازنده تأیید نشده‌اند.

شماره‌ها فقط برای شناختن اجزا در همین تصویرند و شمارهٔ قطعهٔ سازنده نیستند.

Maker's file

فایل سازنده و کاتالوگ

کد کاتالوگ
TSM-LC50مرجعِ کاتالوگ؛ شمارهٔ دقیقِ کالای موجود تأیید نشده است
مدلِ روی عکس
EPCOS TSM-LC (same photo as product 35)

فایل سازنده (دیتاشیت)

Film Capacitors – Power Factor Correction / Thyristor Module TSM-LC-N1

باز کردن PDF

سندِ مرجعِ مدلِ دیگری است و دیتاشیتِ خودِ این محصول نیست؛ مقادیرش فقط برای همان مدل معتبر است.

سازنده
EPCOS AG
ویرایش
2016-02-08, Version: 1, Preliminary data
پوشش
TSM-LC-N1 · B44066T3850E402
PDF
8 صفحه · thyristor-capacitor-contactor.pdf
یادداشت‌های بررسی (به انگلیسی)
  • Site datasheet is TSM-LC-N1, while photo is legacy TSM-LC10/LC. Legacy installation manual used for functional construction; exact PCB arrangement unknown.
  • Both listings use identical TSM-LC photograph; common family illustration reused. Rating-specific internal geometry is unverified.
  • Website PDF is TSM-LC-N1 B44066T3850E402, while the photograph is legacy TSM-LC. The N1 ordering code is not assigned to the pictured legacy device.
  • Same TSM-LC front photograph is used by the 25 and 50 kvar listings. Exact rating/order-code suffix is not visible; shared illustration retained.

Specifications

مشخصات فنی

توان
50 kVAr
سری / تیپ
TSM-LC-N1
کد سفارش
B44066T3850E402
Thyristor Module TSM-LC-N1 · Film Capacitors – Power Factor Correction · TSM-LC-N1
Technical data and specifications
Net voltage380 … 440 V
Frequency50/60 Hz
Max. powerMax. 75 A (up to 50 kvar/400 V) 10 … 24 V DC (approx.. 10 mA) via
Switching-on timeApprox. 5 ms Depending on degree of de-tuning and dimension of discharge
DisplayVia 2 LEDs Permanent monitoring of net voltage, real current, temperature and
Monitoringoperation status. Before re-switching after temperature fault, heat sink temperature must be below 50 °C (hysteresis)! Direct connection 4-pole via high current clamps (cable lug 35
Max. RMS-current100 A; no continuous current –thermal load has to be considered!
Power dissipationPv (W) = 2.0 x I (in A); at 400 V/50 kvar typical 150 W
Max. voltage440 V
Fuses3 x electronic fuse “superfast” (NH AC 690 V) 50 kvar: 125 A (e.g. SIBA Art.No.: 20 209 20-125) 25 kvar: 63 A (z.B. SIBA Art.Nr.: 20 477 20-63)
Dimensions (in mm)157 x 200 x 180 (w x h x d)
Weight4.8 kg
AssemblingDirect mounting on mounting plate
Mounting positionVertical, minimum 150 mm distance upwards and downwards
Connection diagrams
Pict 1: three phase load (standard)Pict. 2: two phase load
از دیتاشیت سازنده

Drawings

نقشه‌های سازنده

+12+24comtrigger-signalTSM-LC-N1electronic thyristor-modulefor capacitor switchinggn: okred:errorgn: triggerred flash:overtemp.C1L1L3C3157,0 mm146,0 mm200,0 mm170,0 mm5,5 mmDimensions in mmTSM-LC-N1EPCOS TSM-LC-N1 manual, p. 6
نقشهٔ ابعادیPict. 3: Dimensions TSM-LC-N1بازترسیم از فایل اصلی سازنده، صفحهٔ ۶
3 x 400VCapacitorbranchL1 (R)L2 (S)L3 (T)NPEFuse superfast125A/690V at 50 kvar63A/690V at 25kvarTriggersignal+12+24comtrigger-signalEPCOSTSM-LC-N1electronic thyristor-modulefor capacitor switchinggn: okred:errorgn: triggerred flash:overtemp.C1L1L3C3antiresonanceharmonic filter(3-phase reactor)EW-22In systems without3-phase reactorscurrent limitation reactorsBD-100 are necessary.BD-100BD-100L1L2L3Internal circuit of EW-22Connection diagramTSM-LC-N1EPCOS TSM-LC-N1 manual, p. 5
نقشهٔ اتصالTSM-LC-N1 — Pict 1: three phase load (standard)بازترسیم از فایل اصلی سازنده، صفحهٔ ۵
