کنتاکتور خازنی

B44066S1810کنتاکتور خازنی ۱۲.۵ کیلووار با مقاومت پیش بار

Name: کنتاکتور خازنی ۱۲.۵ کیلووار با مقاومت پیش بار
Brand: صبا خازن
SKU: B44066S***J***

12.5 kVArCapacitor Contactors

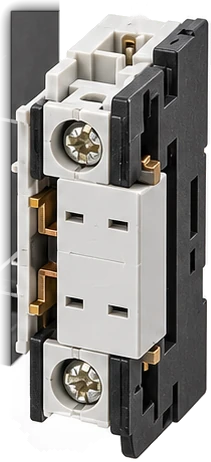

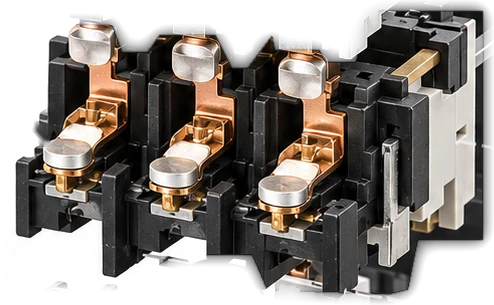

Exploded view

اجزای سازنده

شماره‌ها فقط برای شناختن اجزا در همین تصویرند و شمارهٔ قطعهٔ سازنده نیستند.

Maker's file

کد کاتالوگ: B44066-S1810 (partial; coil suffix unknown)روی عکسِ همین دستگاه خوانده می‌شود

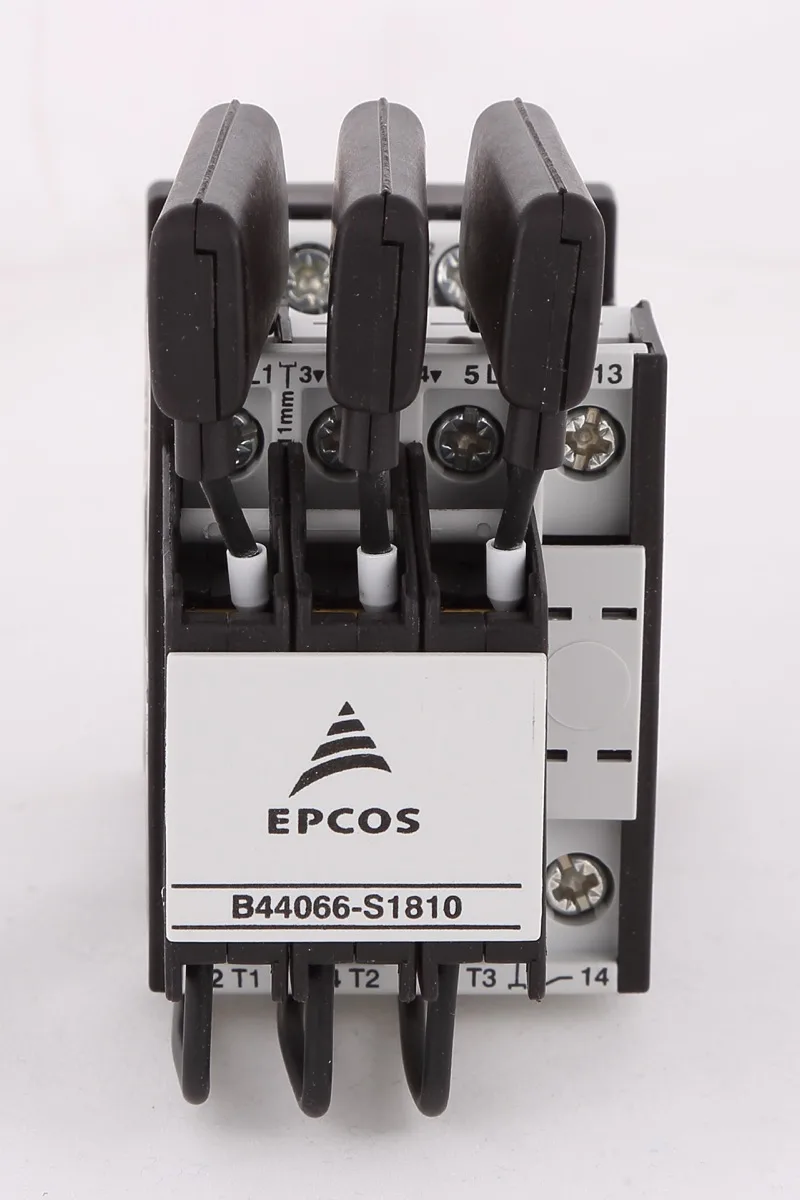

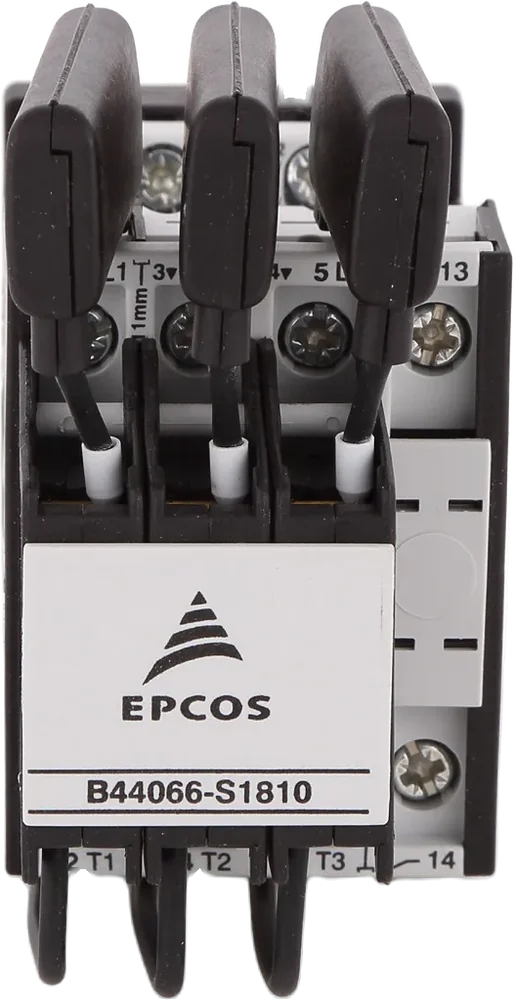

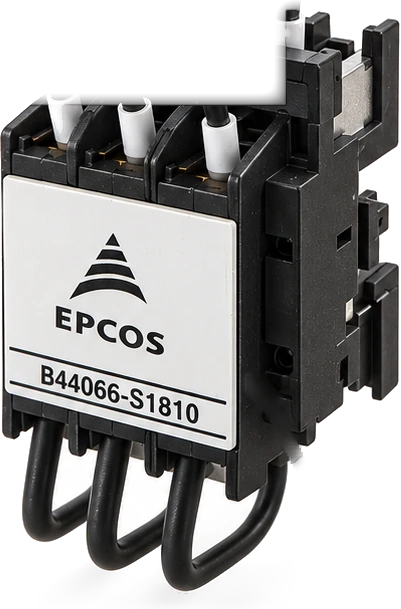

مدلِ روی عکس: EPCOS B44066-S1810

Film Capacitors - Power Factor Correction — Capacitor Contactors

این دیتاشیتِ خودِ همین محصول است.

کاتالوگ محصولات EPCOS (TDK)Switching Devices – Capacitor Contactors — Main technical parameters
صفحهٔ 64 صفحهٔ 110 خواندن در سایت
کاتالوگ محصولات صبا خازنCapacitor contactors EPCOS مشخصات فنی کنتاکتور خازنی — Main technical parameters — 230 V coil
صفحهٔ 22 خواندن در سایت

W 45 × H 85 × D 98 mmمربوط به B44066S1810J110 / B44066S1810J230فایل سازنده (دیتاشیت) · صفحهٔ 7از ردیفی که با بخشِ خوانای کدِ روی دستگاه جور است؛ باقیِ کد دیده نمی‌شود.

یادداشت‌های بررسی (به انگلیسی)

Photo confirms only the base model; no visible J110/J230 coil suffix. Do not infer coil voltage or publish a single full ordering number.

Specifications

Capacitor Contactors · Film Capacitors - Power Factor Correction · B44066S****J110/J230

Characteristics
B44066S….J230/J110	B44066S9010J230 / B44066S1810J230/J110
Features

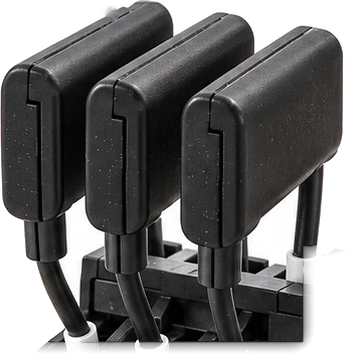

Resistors	Tamper-proof and protected
Leading contacts	With wiper function
Pre-contacts	Snap function
Aux-contacts	For all types
Type ... 230	V AC / 220 ... 240 / 220 ... 240 / 220 ... 240 / 220 ... 240
Power loss contactor at max. rated	W / 4.1 / 5.7 / 7.5 / 12.6
Rated insulation voltage	V AC / 6901) / 6901) / 6901) / 6901)
Max. frequency of operations	1/h / 120 / 120 / 120 / 120
Solid or stranded	mm2 / 0.75 – 6 / 1.5 – 25 / 1.5 – 25 / 4 – 50
Flexible	mm2 / 1–4 / 2.5 – 16 / 2.5 – 16 / 10 – 35
Flexible with multicore cable end	mm2 / 0.75 – 4 / 1.5 – 16 / 1.5 – 16 / 6 – 35
Weight including auxiliary contact	kg / 0.37 / 0.67 / 0.67 / 1.03
Fuses gL (gG) from / to	A / 35 / 63 / 50 / 80 / 63 / 100 / 80 / 160
Rated operational current AC15 at	A / 3/2 / 3/2 / 3/2 / 3/2
Rated operational current AC1 at	A / 10 / 10 / 10 / 10
Type …J…	kg / 1.03 / 1.03 / 2.3 / 2.33
Rated operational current AC15 at 230	A / 3/2 / 3/2 / 3/2 / 3/2
Connection diagram for all types B44066S…J…
B44066S1810J230, B44066S1810J110	B44066S2410J230, B44066S3210J230
with wires on the bottom only	B44066S2410J110, B44066S3210J110

از دیتاشیت سازنده

جدول کامل این سند ستون‌هایی دارد که از متن PDF قابل بازخوانی دقیق نیست؛ نسخهٔ کامل در خود دیتاشیت است.

Drawings

نقشهٔ ابعادی~~B44066S1810J230, B44066S1810J110 with wires on the bottom only~~بازترسیم از فایل اصلی سازنده، صفحهٔ ۷

نقشهٔ اتصال~~Connection diagram for all types B44066S…J…~~بازترسیم از فایل اصلی سازنده، صفحهٔ ۷
