کنتاکتور خازنی

TSM-LC10کنتاکتور خازنی ۱۰ کیلووار تایریستوری

Name: کنتاکتور خازنی ۱۰ کیلووار تایریستوری
Brand: صبا خازن
SKU: B44066T3850E402

10 kVArThyristor Module TSM-LC-N1

Exploded view

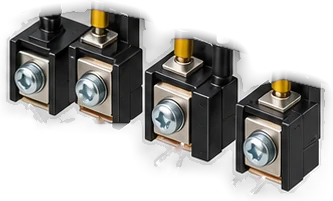

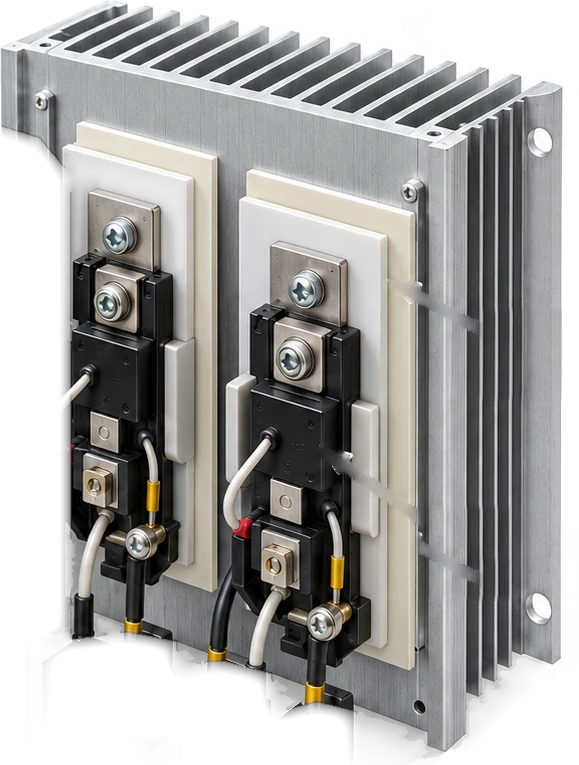

اجزای سازنده

شماره‌ها فقط برای شناختن اجزا در همین تصویرند و شمارهٔ قطعهٔ سازنده نیستند.

Maker's file

کد کاتالوگ: TSM-LC10مرجعِ کاتالوگ؛ شمارهٔ دقیقِ کالای موجود تأیید نشده است

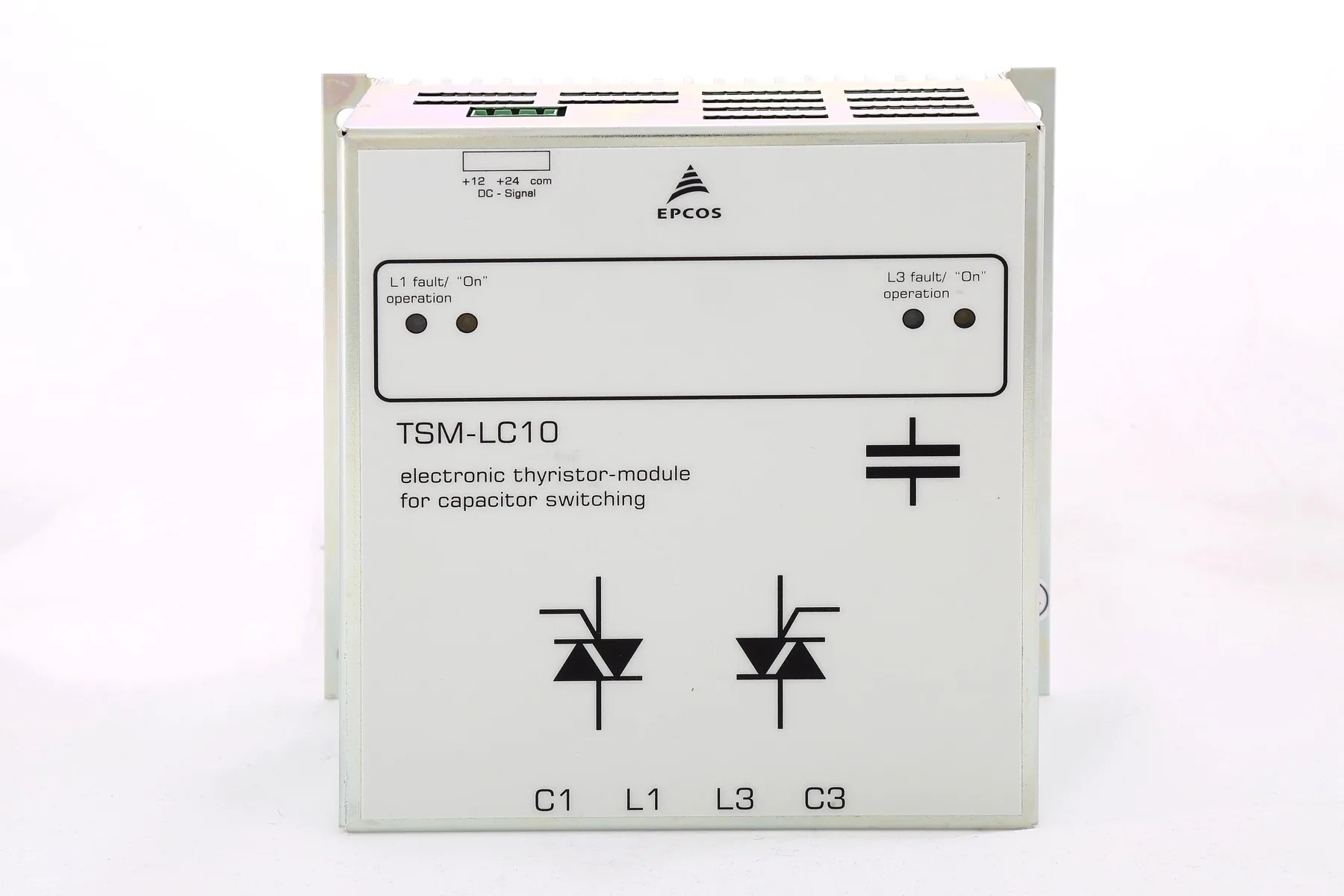

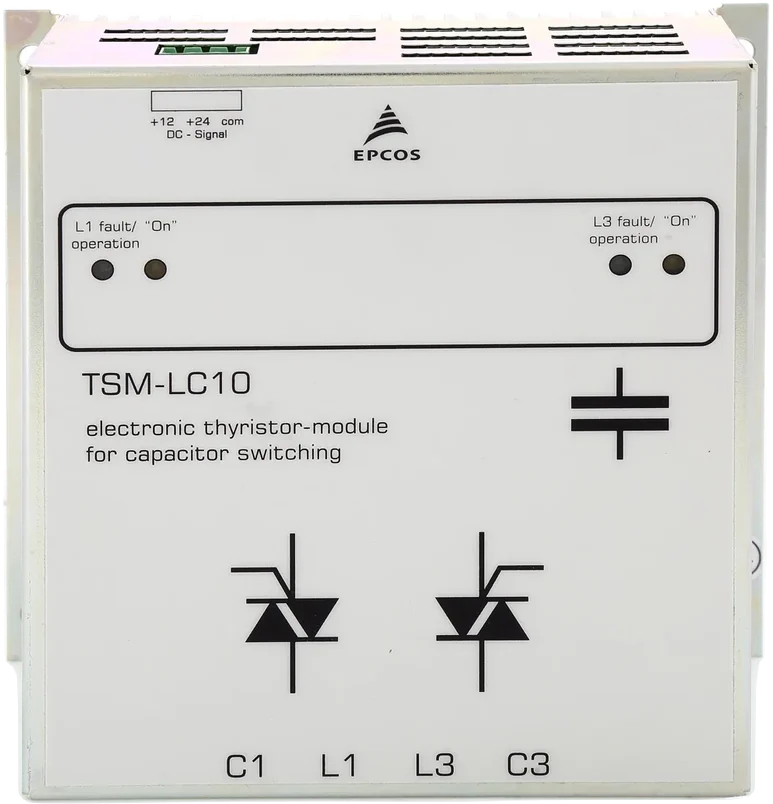

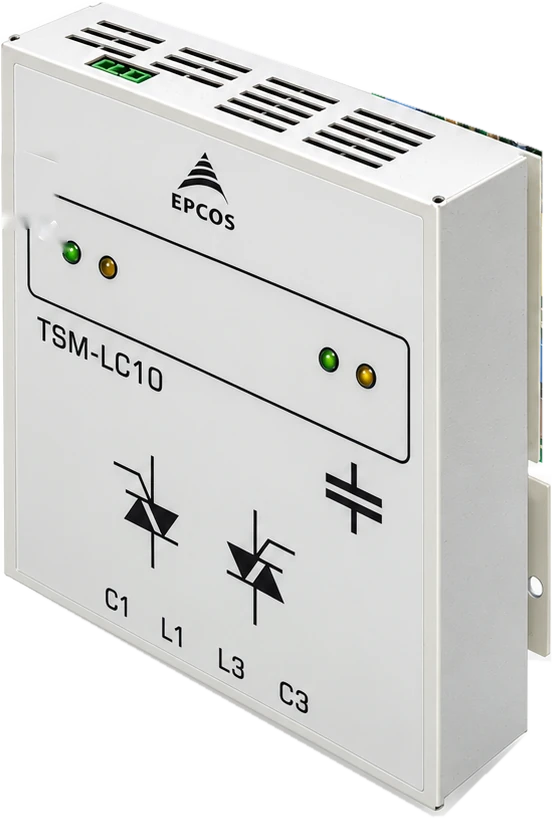

مدلِ روی عکس: EPCOS TSM-LC10

Film Capacitors – Power Factor Correction / Thyristor Module TSM-LC-N1

کاتالوگ محصولات صبا خازنThyristor modules for dynamic power factor correction
صفحهٔ 23 خواندن در سایت
کاتالوگ محصولات EPCOS (TDK)Selection table TSM-series
صفحهٔ 66 خواندن در سایت
راهنمای نصب و نگهداری ماژول تریستوری TSM-LCTechnical data
صفحهٔ 5 خواندن در سایت

W 163 × H 152 × D 75 mmمربوط به TSM-LC10راهنمای نصب و نگهداری ماژول تریستوری TSM-LC · صفحهٔ 6از سندِ خانوادهٔ این دستگاه؛ ردیفِ دقیقِ دستگاهِ عکس تأیید نشده است.
W 162 × H 150 × D 75 mmمربوط به TSM-LC10user-manual-for-tsm-lc10.pdf · صفحهٔ 3 · سندِ بیرون از این سایتاز ویرایشِ دیگری از همین محصول.

یادداشت‌های بررسی (به انگلیسی)

Site datasheet is TSM-LC-N1, while photo is legacy TSM-LC10/LC. Legacy installation manual used for functional construction; exact PCB arrangement unknown.
Website PDF is TSM-LC-N1 B44066T3850E402, while the photograph is legacy TSM-LC. The N1 ordering code is not assigned to the pictured legacy device.

Specifications

Thyristor Module TSM-LC-N1 · Film Capacitors – Power Factor Correction · TSM-LC-N1

Technical data and specifications
Net voltage	380 … 440 V
Frequency	50/60 Hz
Max. power	Max. 75 A (up to 50 kvar/400 V) 10 … 24 V DC (approx.. 10 mA) via
Switching-on time	Approx. 5 ms Depending on degree of de-tuning and dimension of discharge
Display	Via 2 LEDs Permanent monitoring of net voltage, real current, temperature and
Monitoring	operation status. Before re-switching after temperature fault, heat sink temperature must be below 50 °C (hysteresis)! Direct connection 4-pole via high current clamps (cable lug 35
Max. RMS-current	100 A; no continuous current –thermal load has to be considered!
Power dissipation	Pv (W) = 2.0 x I (in A); at 400 V/50 kvar typical 150 W
Max. voltage	440 V
Fuses	3 x electronic fuse “superfast” (NH AC 690 V) 50 kvar: 125 A (e.g. SIBA Art.No.: 20 209 20-125) 25 kvar: 63 A (z.B. SIBA Art.Nr.: 20 477 20-63)
Dimensions (in mm)	157 x 200 x 180 (w x h x d)
Weight	4.8 kg
Assembling	Direct mounting on mounting plate
Mounting position	Vertical, minimum 150 mm distance upwards and downwards
Connection diagrams
Pict 1: three phase load (standard)	Pict. 2: two phase load

از دیتاشیت سازنده

Drawings

نقشهٔ اتصال~~Thyristor Modules TSM-LC — Picture 1: Connecting diagram, Three-phase load (Standard), Example: TSM -LC50~~بازترسیم از فایل اصلی سازنده، صفحهٔ ۷
