کنتاکتور خازنی

B44066S6012C242کنتاکتور خازنی ۶۰ کیلووار

Name: کنتاکتور خازنی ۶۰ کیلووار
Brand: صبا خازن
SKU: B44066S....C242

60 kVArCapacitor Contactors

درخواست قیمت فایل سازنده و کاتالوگ

این محصول عکسِ اصلی ندارد؛ تصویر از روی خانوادهٔ کاتالوگ بازسازی شده است.

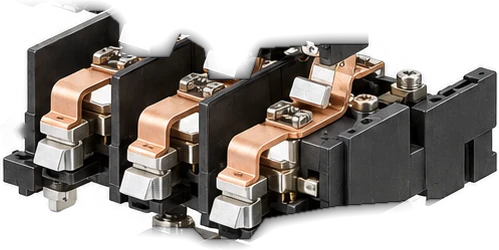

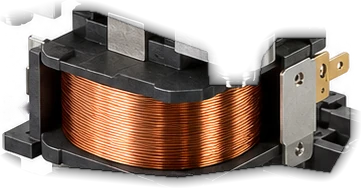

Exploded view

اجزای سازنده

نمای انفجاری شماتیک؛ بدون مقیاس. ابعاد کاتالوگ و محدودیت شناسایی مدل جداگانه آمده است. هندسه دقیق داخلی و شماره قطعات داخلی سازنده تأیید نشده‌اند.

شماره‌ها فقط برای شناختن اجزا در همین تصویرند و شمارهٔ قطعهٔ سازنده نیستند.

Maker's file

فایل سازنده و کاتالوگ

کد کاتالوگ: B44066S6012C242مرجعِ کاتالوگ؛ شمارهٔ دقیقِ کالای موجود تأیید نشده است
مدلِ روی عکس: این محصول عکسِ اصلی ندارد؛ تصویر از روی خانوادهٔ کاتالوگ بازسازی شده است.

فایل سازنده (دیتاشیت)

Film Capacitors - Power Factor Correction — Capacitor Contactors

باز کردن PDF

دیتاشیتِ سریِ این محصول است؛ همین محصول یکی از ردیف‌های جدولِ آن است.

سازنده: TDK
ویرایش: 2020-10-20, Version: 1
پوشش: B44066S · B44066S....C242
مدلی که سند توصیف می‌کند: B44066S6012C242 · B44066S....C242
ردیفِ همین محصول: B44066S6012C242 · صفحهٔ 3
PDF: 12 صفحه · capacitor-contactor.pdf

در کاتالوگ

هیچ‌یک از کاتالوگ‌های این سایت این محصول را فهرست نکرده است.

ابعاد کاتالوگ

W 85 × H 200 × D 157 mmمربوط به B44066S6012C242فایل سازنده (دیتاشیت) · صفحهٔ 9بدون عکس: ابعادِ ردیفی از کاتالوگ که برای همین توان انتخاب شده است.

یادداشت‌های بررسی (به انگلیسی)

No site photo. C242 family catalog supports damping resistors even though listing title omits them; exterior is representative.
No original website photo. Full C242 reference selected from the linked manufacturer table for the stated kvar; it is a catalog reconstruction, not proof of the stocked SKU.
Original product photograph is missing from the website assets. Included exploded image is a documented-family reconstruction, not an original product photograph.

Specifications

مشخصات فنی

توان: 60 kVAr
سری / تیپ: B44066S
کد سفارش: B44066S....C242

Capacitor Contactors · Film Capacitors - Power Factor Correction · B44066S

Features

Resistors

Protected with PTFE covering

Leading contacts

With wiper function

Aux-contacts

For all types

Usage

In applications with or without reactors

Technical data and ordering codes

Ordering code

Frequency	Capacitor power	Capacitor power	Capacitor power	Max. current AC6b
	at 55 °C	at 55 °C	at 55 °C	at 50/60 Hz, 50 °C
	220 … 240 V	400 … 440 V	660 … 690 V
Hz	kvar	kvar	kvar	A

B44066S0711C242

50/60 / 0…4 / 0 … 7.5 / 0…9 / 8

B44066S1011C242

50/60 / 0 … 5.5 / 0 … 10 / 0 … 12.5 / 14

B44066S1211C242

50/60 / 0 … 6.7 / 0 … 12.5 / 0 … 18 / 18

B44066S1611C242

50/60 / 0 … 8.5 / 0 … 16.7 / 0 … 24 / 24

B44066S2011C242

50/60 / 0 … 10 / 0 … 20 / 0 … 30 / 29

B44066S2511C242

50/60 / 0 … 15 / 0 … 25 / 0 … 36 / 36

B44066S3312C242

50/60 / 0 … 20 / 0 … 33.3 / 0 … 48 / 48

B44066S4012C242

50/60 / 0 … 25 / 0 … 40 / 0 … 58 / 58

B44066S5012C242

50/60 / 0 … 27 / 0 … 50 / 0 … 62 / 70

B44066S6012C242

50/60 / 0 … 40 / 0 … 60 / 0 … 92 / 92

B44066S7512C242

50/60 / 0 … 45 / 0 … 75 / 0 … 120 / 108

B44066S8012C241

50 / 0 … 48 / 0 … 80 / 0 … 100 / 116 *)

B44066S9912C241

50 / 0 … 60 / 0 … 100 / 0 … 143 / 144 *)

Represents coil available at only 50 Hz

از دیتاشیت سازنده

جدول کامل این سند ستون‌هایی دارد که از متن PDF قابل بازخوانی دقیق نیست؛ نسخهٔ کامل در خود دیتاشیت است.

Drawings

نقشه‌های سازنده

نقشهٔ ابعادی~~B44066S3312C, 4012C, 6012C~~بازترسیم از فایل اصلی سازنده، صفحهٔ ۹

نقشهٔ اتصال~~Connection diagram for all types B44066S…2C241 / C242 — ...3312..., 4012..., 5012…, 6012…, 7512…, 8012…, 9912…~~بازترسیم از فایل اصلی سازنده، صفحهٔ ۸
