Name: خازن ۲.۵ کیلووار ۴۰۰ ولت رزینی
Brand: صبا خازن
SKU: B32343C****A***

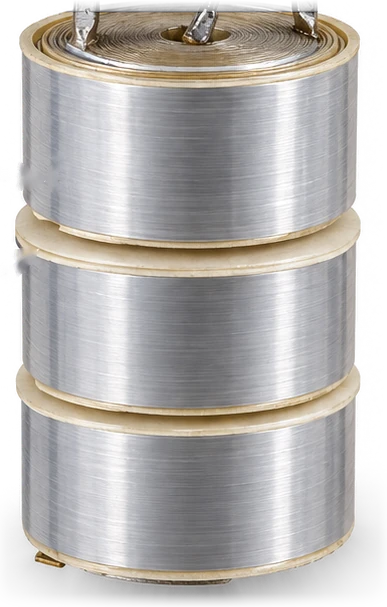

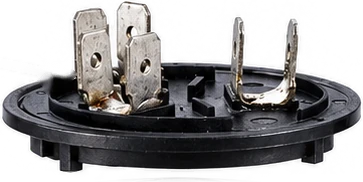

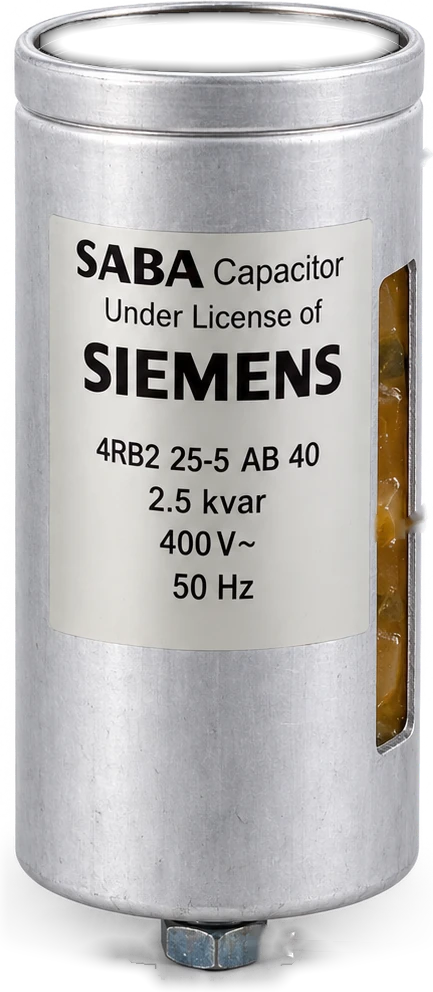

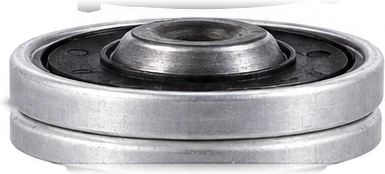

Exploded view

اجزای سازنده

نمای انفجاری شماتیک؛ بدون مقیاس. ابعاد کاتالوگ و محدودیت شناسایی مدل جداگانه آمده است. هندسه دقیق داخلی و شماره قطعات داخلی سازنده تأیید نشده‌اند.

شماره‌ها فقط برای شناختن اجزا در همین تصویرند و شمارهٔ قطعهٔ سازنده نیستند.

Maker's file

فایل سازنده و کاتالوگ

کد کاتالوگ: 4RB2 25-5 AB 40روی عکسِ همین دستگاه خوانده می‌شود

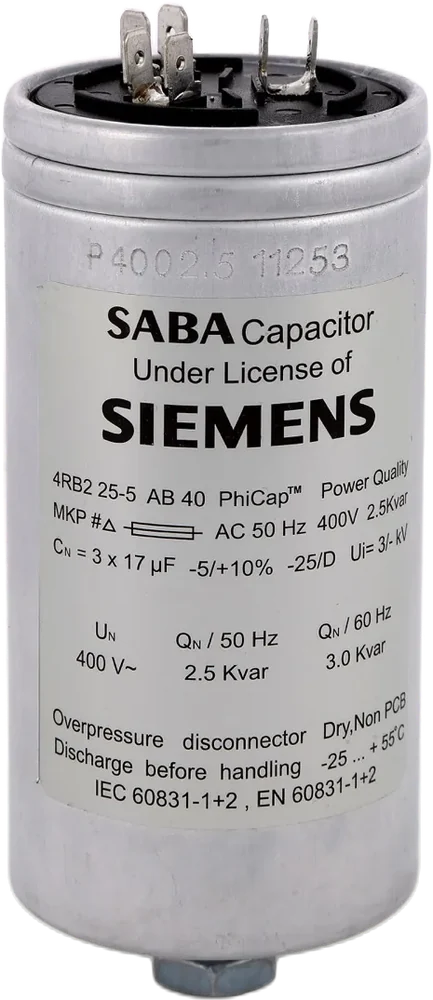

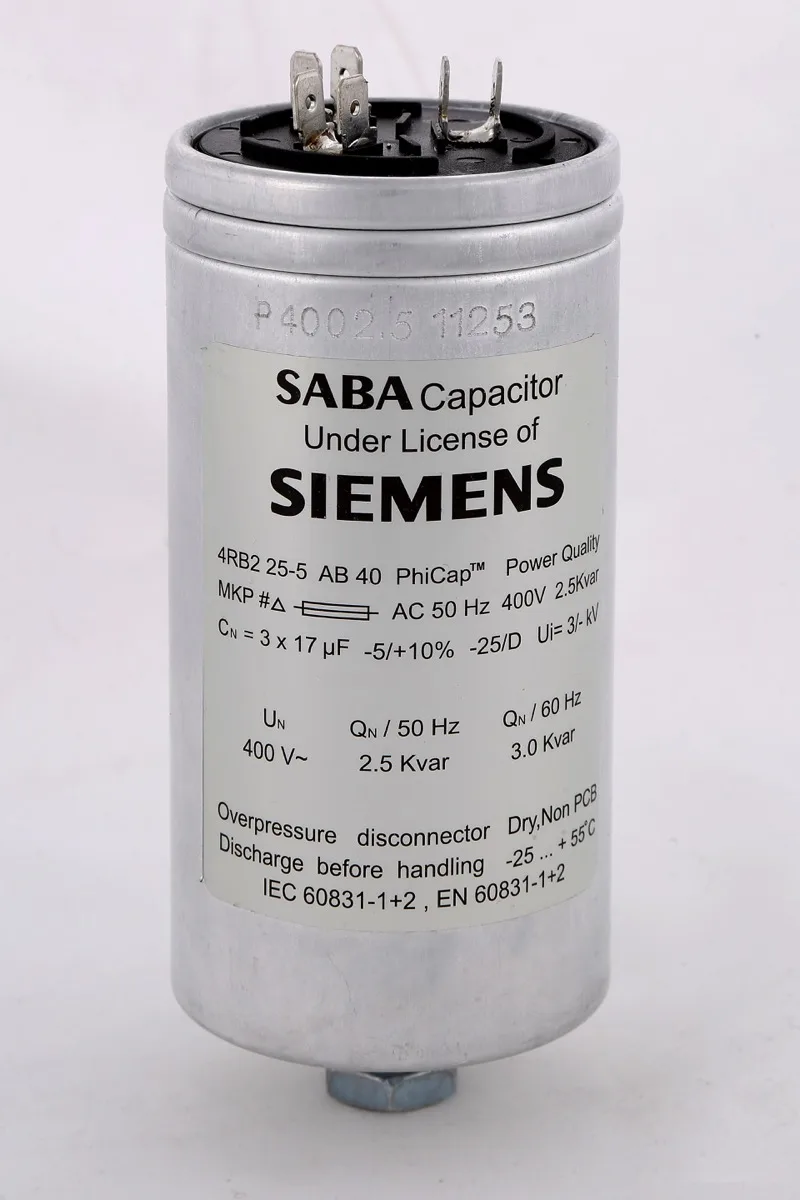

مدلِ روی عکس: SABA 4RB2 25-5 AB 40

فایل سازنده (دیتاشیت)

Film capacitors – Power Factor Correction / PhiCap capacitors

باز کردن PDF

سازنده: EPCOS AG
ویرایش: October 2013, Version: 3
پوشش: MKPxxx-D · B32343C****A***
مدلی که سند توصیف می‌کند: MKP400-D-2.5 · B32343C****A***
ردیفِ همین محصول: MKP400-D-2.5 / B32343C4022A500 · صفحهٔ 6
PDF: 12 صفحه · sabakhazen-resin-capacitor-2.5kvar-400v.pdf

در کاتالوگ

کاتالوگ محصولات صبا خازنPhicap PFC Capacitors - Three-phase capacitors - Rated voltage 400 V AC, 50 / 60 Hz, delta connection
صفحهٔ 10 خواندن در سایت
کاتالوگ محصولات EPCOS (TDK)PhiCap PFC Capacitors - Three-phase capacitors - Rated voltage 400 V AC, 50 / 60 Hz, delta connection
صفحهٔ 44 خواندن در سایت

ابعاد کاتالوگ

d 63.5 × h 129 mmمربوط به MKP400-D-2.5فایل سازنده (دیتاشیت) · صفحهٔ 6این ابعاد مالِ مدلِ سند است، نه دستگاهی که عکسش را می‌بینید.

یادداشت‌های بررسی (به انگلیسی)

Photo is SABA 4RB-series; the linked PDF is an EPCOS/TDK B-series document. Electrical-family agreement does not verify identical mechanical dimensions. SABA model dimensions remain unconfirmed; displayed values apply only to the linked catalog model.

Specifications

مشخصات فنی

توان: 2.5 kVAr
ولتاژ: 400 V
ظرفیت: 3 × 17 µF
وزن: 0.4 kg
سری / تیپ: MKPxxx-D
کد سفارش: B32343C****A***

PhiCap capacitors · Film capacitors – Power Factor Correction · MKPxxx-D

Construction
Terminals: Fast on terminals	Dimensional drawing
Features
C	US file # E106388
Characteristics
Rated capacitance CR and QR	According to specification table
Tolerance	–5/+10%
Connection	D (Delta)
Rated voltage VR	According to specification table
Rated frequency fR	50/60 Hz
Maximum ratings (accord. to IEC 60831)
Maximum permissible voltage Vmax	VR +10% (up to 8 h daily) VR +15% (up to 30 min daily) VR +20% (up to 5 min daily) VR +30% (up to 1 min daily)
Maximum permissible current Imax	Up to 1.3 × IR (up to 1.5 × IR incl. combined effects of harmonics, over voltages and capacitance)
Maximum transient inrush current	Up to 200 × IR
Power dissipation (dielectric)	< 0.2 W/kvar
Power dissipation	< 0.45 W/kvar
Test data (accord. To IEC 60831)
AC test voltage terminal-to-terminal	2.15 × VR, 2 s
Insulation voltage between terminals and	3000 V AC, 10 s
Dissipation factor tan δ at 100 Hz	≤ 1.0 × 10-3
Climatic category / -25/D (to IEC 60831)
Maximum permissible humidity	Average relative < 95%
Maximum permissible altitude	4000 m
Mean life expectancy
tLD	Up to 100 000 operating hours
Design data
Dimensions (d × l)	According to specification table
Weight approx	According to specification table
Filling	Biodegradable soft resin
Fixing	Threaded bolt M12
Max. torque (Al can stud)	10 Nm (for Ø 63.5 mm)
Terminals
Creepage distance	10.5 mm (Ø 53); 10.0 mm (Ø 63.5)
Clearance	13.0 mm (Ø 53); 16.5 mm (Ø 63.5) (to UL 810)
Safety
Mechanical safety	Tear off fuses overpressure disconnector
Max. short circuit current	(AFC: 10 kA) (to UL 810)
Discharge resistor time	≤ 1 min (75 V) , IEC 60831 specify 3 min
Test duration	6 h*
Frequency range 1	10 ... 55 Hz*
Displacement amplitude	0.75 mm*
Reference standards
B32343C2001A520	0.4 / 1.1 / 0.5 / 1.3 / 3 × 9,0 / 53 × 114 / 0.30 / 12
B32343C2001A720	0.6 / 1.6 / 0.75 / 2.0 / 3 × 13.5 / 53 × 114 / 0.30 / 12
B32343C2011A020	0.8 / 2.2 / 1.0 / 2.6 / 3 × 18.5 / 53 × 114 / 0.30 / 12
B32343C2011A520	1.2 / 3.3 / 1.5 / 4.0 / 3 × 27.5 / 63.5 × 129 / 0.40 / 12
B32343C2002A530	0.5 / 1.3 / 0.6 / 1.6 / 3 × 10 / 53 × 114 / 0.30 / 12
B32343C2002A730	0.7 / 1.9 / 0.9 / 2.3 / 3 × 15 / 53 × 114 / 0.30 / 12
B32343C2012A030	1.0 / 2.5 / 1.2 / 3.0 / 3 × 20 / 63.5 × 129 / 0.30 / 12
B32343C2012A530	1.5 / 3.8 / 1.8 / 4.6 / 3 × 30 / 63.5 × 129 / 0.40 / 12
B32343C3011A080	0.8 / 1.3 / 1.0 / 1.5 / 3×6 / 52 × 114 / 0.30 / 12
B32343C3011A580	1.3 / 1.9 / 1.5 / 2.3 / 3×9 / 53 × 114 / 0.30 / 12
B32343C3021A080	1.7 / 2.5 / 2.0 / 3.0 / 3 × 12.5 / 63.5 × 129 / 0.40 / 12
B32343C3021A580	2.1 / 3.2 / 2.5 / 3.8 / 3 × 15.5 / 63.5 × 129 / 0.40 / 12
B32343C3051A080	4.2 / 6.3 / 5.0 / 7.6 / 3 × 31 / 63.5 × 129 / 0.40 / 12
B32343C4012A000	1.0 / 1.4 / 1.2 / 1.7 / 3×7 / 53 × 114 / 0.30 / 12
B32343C4012A500	1.5 / 2.2 / 1.8 / 2.6 / 3 × 10 / 53 × 114 / 0.30 / 12
B32343C4022A000	2.0 / 2.9 / 2.4 / 3.5 / 3 × 13 / 63.5 × 129 / 0.40 / 12
B32343C4022A500	2.5 / 3.6 / 3.0 / 4.3 / 3 × 17 / 63.5 × 129 / 0.40 / 12
B32343C4052A000	5.0 / 7.2 / 6.0 / 8.6 / 3 × 33 / 63.5 × 129 / 0.40 / 12
B32343C4012A010	1.0 / 1.4 / 1.2 / 1.6 / 3×6 / 53 × 114 / 0.30 / 12
B32343C4012A510	1.5 / 2.1 / 1.8 / 2.4 / 3×9 / 53 × 114 / 0.30 / 12
B32343C4022A010	2.0 / 2.8 / 2.4 / 3.4 / 3 × 12 / 53 × 114 / 0.40 / 12
B32343C4022A510	2.5 / 3.5 / 3.0 / 4.2 / 3 × 15 / 63.5 × 129 / 0.40 / 12
B32343C4052A010	5.0 / 7.0 / 6.0 / 8.4 / 3 × 31 / 63.5 × 154 / 0.40 / 12
B32343C4011A040	0.9 / 1.2 / 1.0 / 1.3 / 3×5 / 53 × 114 / 0.30 / 12
B32343C4012A040	1.0 / 1.3 / 1.2 / 1.6 / 3×6 / 53 × 114 / 0.30 / 12
B32343C4011A540	1.2 / 1.6 / 1.5 / 2.0 / 3×7 / 53 × 114 / 0.30 / 12
B32343C4012A540	1.5 / 2.0 / 1.8 / 2.3 / 3×8 / 53 × 114 / 0.30 / 12
B32343C4021A540	2.1 / 2.7 / 2.5 / 3.3 / 3 × 11 / 53 × 114 / 0.40 / 12
B32343C4022A540	2.5 / 3.3 / 3.0 / 3.9 / 3 × 13 / 63.5 × 129 / 0.30 / 12
B32343C4051A040	4.2 / 5.5 / 5.0 / 6.6 / 3 × 23 / 63.5 × 129 / 0.40 / 12
B32343C4052A040	5.0 / 6.5 / 6.0 / 7.8 / 3 × 27 / 63.5 × 154 / 0.50 / 12
B32343C4012A580	1.5 / 1.8 / 1.8 / 2.2 / 3×7 / 63.5 × 129 / 0.40 / 12
B32343C4022A080	2.0 / 2.4 / 2.4 / 2.9 / 3×9 / 63.5 × 129 / 0.40 / 12
B32343C4022A580	2.5 / 3.0 / 3.0 / 3.6 / 3 × 11 / 63.5 × 129 / 0.40 / 12
B32343C4051A080	4.2 / 5.1 / 5.0 / 6.1 / 3 × 19 / 63.5 × 154 / 0.50 / 12
B32343C5012A020	1.0 / 1.1 / 1.2 / 1.3 / 3×4 / 53 × 114 / 0.30 / 12
B32343C5012A520	1.5 / 1.6 / 1.8 / 2.0 / 3×6 / 53 × 114 / 0.30 / 12
B32343C5022A020	2.0 / 2.2 / 2.4 / 2.6 / 3×8 / 63.5 × 129 / 0.40 / 12
B32343C5022A520	2.5 / 2.7 / 2.7 / 3.0 / 3×9 / 63.5 × 129 / 0.40 / 12

از دیتاشیت سازنده

جدول کامل این سند ستون‌هایی دارد که از متن PDF قابل بازخوانی دقیق نیست؛ نسخهٔ کامل در خود دیتاشیت است.

ساخت

Dielectric: metallized polypropylene film
Semi-dry; biodegradable soft resin; non-PCB
Case: extruded round aluminum can with
stud
Mounting and grounding: threaded stud on
bottom of can
M 8 (4 Nm/ Ø 53mm), M 12 (10 Nm/
63.5mm)
Degree of protection: IP00 (optionally IP54
with terminal cover; additional cable gland at
cable entry required)

ویژگی‌ها

Three-phase, delta-connected provided with
discharge resistors
Dual safety system: overpressure
disconnector, self-healing technology
Naturally air cooled (or forced air cooling)
Indoor mounting
Characteristics

Drawings

نقشه‌های سازنده

نقشهٔ ابعادی~~PhiCap (B32343 series) — KLK1670-2~~بازترسیم از فایل اصلی سازنده، صفحهٔ ۲

مقاومت تخلیه~~Three phase resistor, included in the extend of delivery — KLK1793-C~~بازترسیم از فایل اصلی سازنده، صفحهٔ ۴
