خازن‌های اصلاح ضریب قدرت ولتاژ متوسط و ضعیف (LV-MV)

MKK400-D-5.0-01خازن ۵ کیلووار ۴۰۰ ولت گازی

Name: خازن ۵ کیلووار ۴۰۰ ولت گازی
Brand: صبا خازن
SKU: B25667C5966A375

5 kVAr · 400 VPhaseCap Premium capacitors

درخواست قیمت فایل سازنده و کاتالوگ

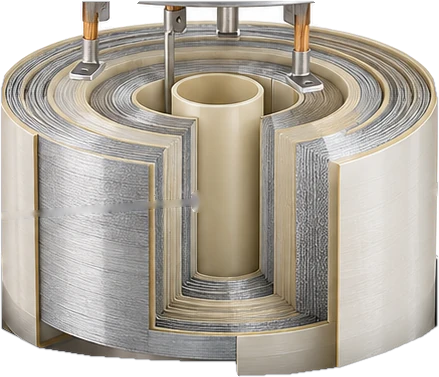

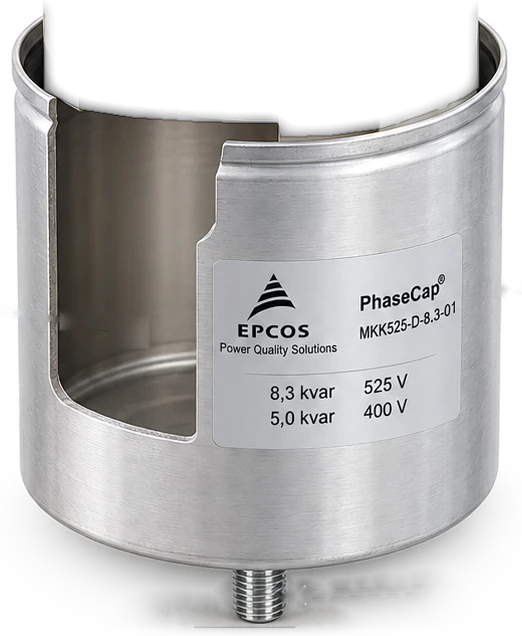

Exploded view

اجزای سازنده

نمای انفجاری شماتیک؛ بدون مقیاس. ابعاد کاتالوگ و محدودیت شناسایی مدل جداگانه آمده است. هندسه دقیق داخلی و شماره قطعات داخلی سازنده تأیید نشده‌اند.

شماره‌ها فقط برای شناختن اجزا در همین تصویرند و شمارهٔ قطعهٔ سازنده نیستند.

Maker's file

فایل سازنده و کاتالوگ

کد کاتالوگ: B25667C5966A375روی عکسِ همین دستگاه خوانده می‌شود

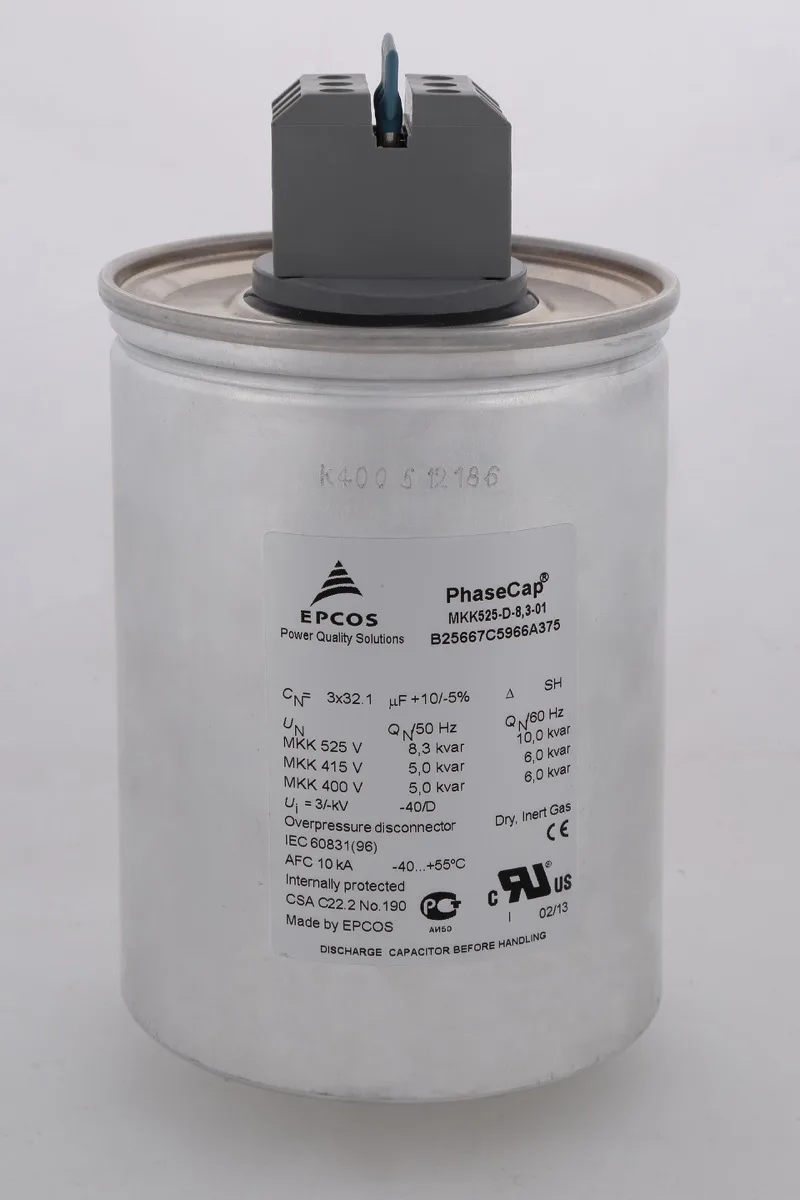

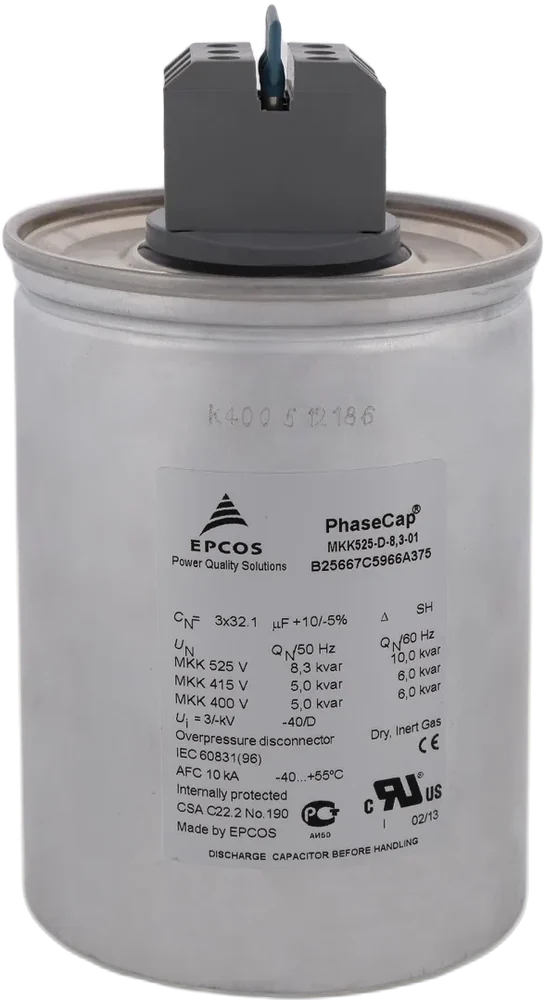

مدلِ روی عکس: EPCOS MKK525-D-8.3-01 / B25667C5966A375

فایل سازنده (دیتاشیت)

Film Capacitors – Power Factor Correction / PhaseCap Premium capacitors

باز کردن PDF

این دیتاشیتِ خودِ همین محصول است.

سازنده: EPCOS AG
ویرایش: January 2011, Version: 1
پوشش: MKK400-D-5-01/MKK415-D-5-01/MKK525-D-8.3-01 · B25667C5966A375
ردیفِ همین محصول: MKK400-D-5-01 / B25667C5966A375 · صفحهٔ 3
PDF: 10 صفحه · epcos-gas-capacitor-5kvar-400v.pdf

در کاتالوگ

کاتالوگ محصولات EPCOS (TDK)PhaseCap Premium PFC Capacitors - Three-phase capacitors - Rated voltage 400 V AC, 50 / 60 Hz, delta connection
صفحهٔ 27 صفحهٔ 98 خواندن در سایت
کاتالوگ محصولات صبا خازنPhaseCap Premium PFC Capacitors - Three-phase capacitors - Rated voltage 400 V AC, 50 / 60 Hz, delta connection
صفحهٔ 8 خواندن در سایت

ابعاد کاتالوگ

d 116 × h 164 mmمربوط به MKK400-D-5-01/MKK415-D-5-01/MKK525-D-8.3-01فایل سازنده (دیتاشیت) · صفحهٔ 3از ردیفی که کدش با کدِ روی دستگاهِ عکس یکی است.

یادداشت‌های بررسی (به انگلیسی)

Listings share the same photographed multi-voltage capacitor: 5 kvar at 400 V / 8.3 kvar at 525 V. One common construction asset reused.
Same photographed multi-rating capacitor and order code: label lists 5.0 kvar at 400 V and 8.3 kvar at 525 V. A shared illustration is intentional.

Specifications

مشخصات فنی

توان: 5 kVAr
ولتاژ: 400 V
ظرفیت: 3 × 32.1 µF
وزن: 1.1 kg
سری / تیپ: MKK400-D-5-01/MKK415-D-5-01/MKK525-D-8.3-01
کد سفارش: B25667C5966A375

PhaseCap Premium capacitors · Film Capacitors – Power Factor Correction · MKK400-D-5-01/MKK415-D-5-01/MKK525-D-8.3-01

Terminals

Protection degree

Isolated terminals, IP20

Max. torque

2.0 Nm

Terminal cross section

25 mm2

Maximum terminal current

80 A

Creepage distance (min.)

12.7 mm

Clearance (min.)

9.6 mm

Technical data and specifications

Characteristics

MKK400-D-5-01 / MKK415-D-5-01 / MKK525-D-8.3-01

Rated capacitance CN

3 × 32.1 µF / 3 × 32.1 µF / 3 × 32.1 µF

Tolerance

–5 / +10% / –5 / +10% / –5 / +10%

Connection

D (Delta) / D (Delta) / D (Delta)

Rated voltage VN

400 V AC / 415 V AC / 525 V AC

26 Ws

9.92 mΩ

Ris × C

30 000 s

Maximum ratings

Vmax (up to 8 h daily)

580 V AC

Vmax (up to 1 min)

680 V AC

Imax

Up to 1.6 × IR (A) including combined effects of harmonics, overvoltages and capacitance tolerance

300 × IR (A)

VTC imp

8 000 Vpk (Standard 1.2/50 µs impulse)

Test data

VTT

1 150 V AC / 50 Hz during 10 s

VTC

3 000 V AC / 50 Hz during 10 s

*tan δ (50 Hz)

≤ 0.5 W / kvar

Design data

Dimensions (d × h)

116 × 164 mm

Weight approx

1.1 kg

Impregnation

Non-PCB, dry, inert gas

Fixing

Threaded bolt M12

Max. torque (Al can stud)

10 Nm

Mounting position

Any mounting position possible See “Maintenance and Installation Manual” for further details

Climatic category –40/D

Θmin

–40 °C

Θmax

+55 °C

Storage temperature

–40 °C … +85 °C

Θhotspot max

+85 °C

Maximum power loss at Θambient

P max	at Θambient
4.2 W	+55 °C
2.8 W	+65 °C
1.4 W	+75 °C
0W	+85 °C

Humidity

av. rel. < 95%

Degree of protection

IP 20

Maximum altitude

4 000 m

P max

I max	8 4 6 4 2 2
	0
	15

Mean life expectancy

tLD

Up to 180 000 hours (temperature class –40/C); ΘHS ≤ 70°C Up to 130 000 hours (temperature class –40/D); ΘHS ≤ 70°C

Safety

Mechanical safety

Overpressure disconnector

Max. short circuit current

(AFC: 10 kA)

Discharge resistor time

≤ 60 s to 75 V or less

Test duration

6 h*

Frequency range 1

10 ... 55 Hz*

از دیتاشیت سازنده

جدول کامل این سند ستون‌هایی دارد که از متن PDF قابل بازخوانی دقیق نیست؛ نسخهٔ کامل در خود دیتاشیت است.

ساخت

Dielectric: Polypropylene film
Gas-impregnated, dry type, non-PCB
Concentric winding
Wave cut
Extruded round aluminum can with stud
Provided with ceramic discharge module
Triple safety system

ویژگی‌ها

Three-phase, delta connected
Self-healing technology
Naturally air cooled (or forced air cooling)
Indoor mounting

Drawings

نقشه‌های سازنده

نقشهٔ ابعادی~~PhaseCap Premium (B25667C…) — KLK1841-1-E~~بازترسیم از فایل اصلی سازنده، صفحهٔ ۶
