فایل سازنده (دیتاشیت)
Power Quality Solutions — Harmonic Filter Reactor
- سازنده
- EPCOS AG / TDK
- ویرایش
- July 2018, Version: 3
- پوشش
- B44066D****M*** · B44066D7012M400
- ردیفِ همین محصول
- B44066D7012M400 · صفحهٔ 2
- 6 صفحه · harmonic-filter-12.5kvar-7pct.pdf

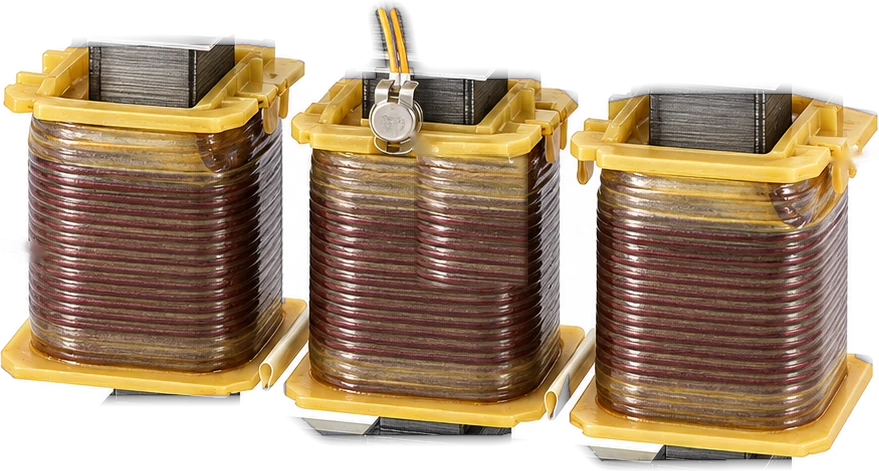

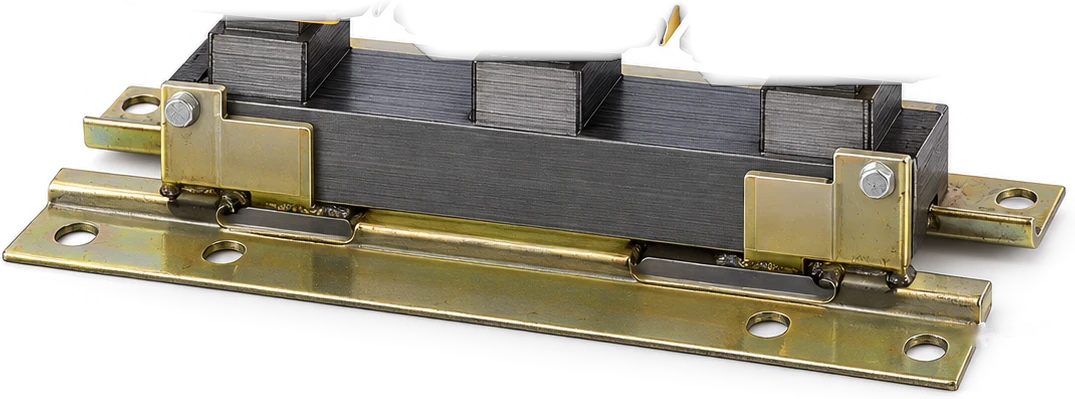

Exploded view
اجزای سازنده
شماره‌ها فقط برای شناختن اجزا در همین تصویرند و شمارهٔ قطعهٔ سازنده نیستند.
Maker's file
فایل سازنده و کاتالوگ
- کد کاتالوگ
- B44066D7012M400مرجعِ کاتالوگ؛ شمارهٔ دقیقِ کالای موجود تأیید نشده است

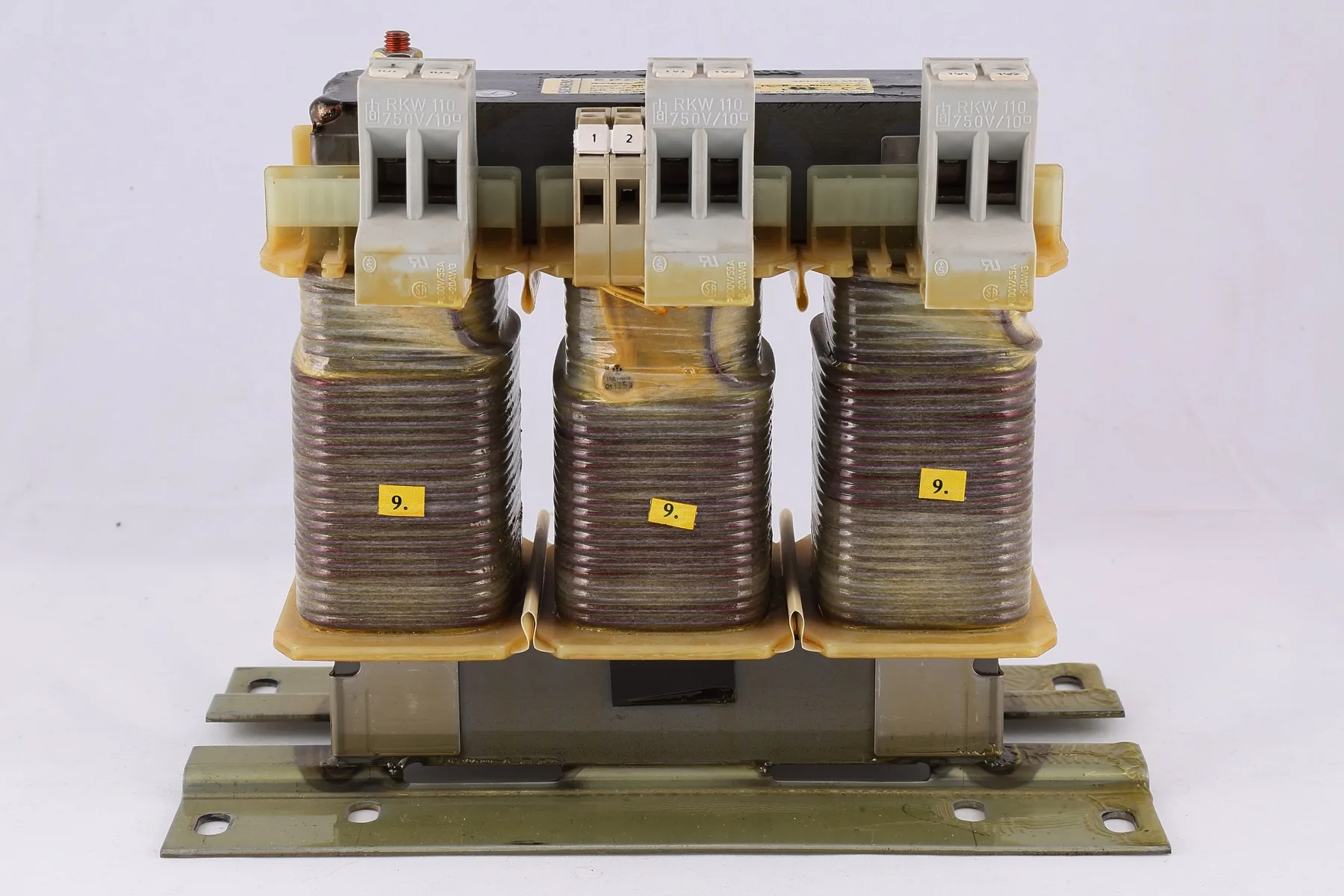

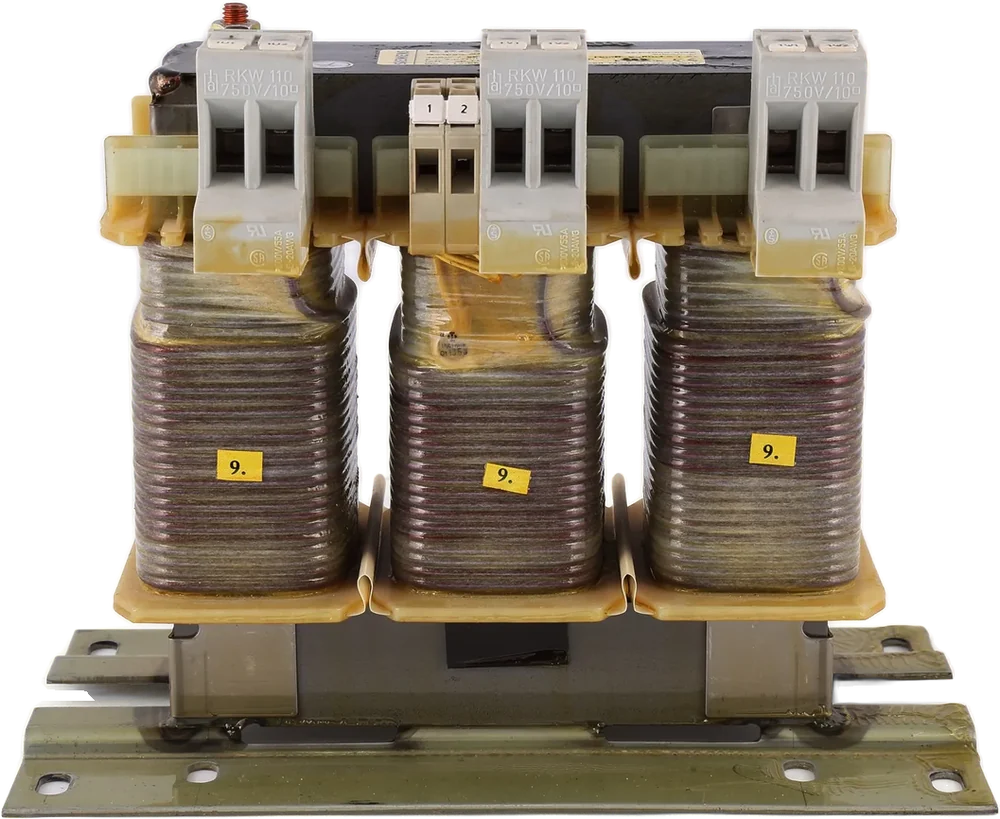

- مدلِ روی عکس
- Three-phase reactor; complete nameplate code unreadable
باز کردن PDF
در کاتالوگ
- کاتالوگ محصولات EPCOS (TDK)Reactors – Antiresonance Harmonic Filter — Characteristics — Rated voltage V = 400 V, f = 50 Hz, p = 7%صفحهٔ 70صفحهٔ 110خواندن در سایت
- کاتالوگ محصولات صبا خازنمشخصات فنی فیلترهارمونیک Epcos — Rated voltage V = 400 V, f = 50 Hz, p = 7%صفحهٔ 25خواندن در سایت
ابعاد کاتالوگ
- W 220 × H 162 × D 136 mmمربوط به B44066D7012M400فایل سازنده (دیتاشیت) · صفحهٔ 3این ابعاد مالِ مدلِ سند است، نه دستگاهی که عکسش را می‌بینید.
یادداشت‌های بررسی (به انگلیسی)

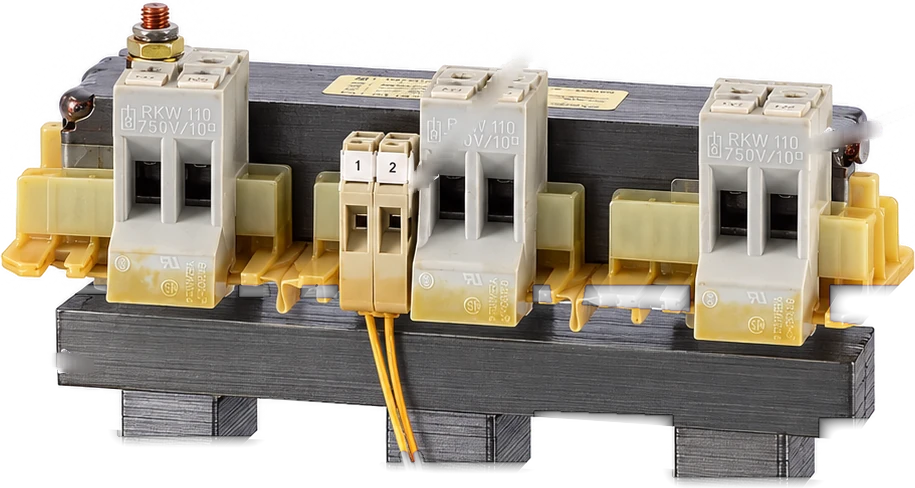

- The photographed reactor nameplate is not legible enough to verify B44066D7012M400. RKW 110 is a terminal-block marking, not the reactor order code.
Specifications
مشخصات فنی
- توان
- 12.5 kVAr
- ضریب فیلتر
- 7 %
- سری / تیپ
- B44066D****M***
- کد سفارش
- B44066D7012M400
Harmonic Filter Reactor · Power Quality Solutions · B44066D****M***
| Technical data | |||
|---|---|---|---|
| De-tuning factor p [%] | 7 | ||
| Effective filter output QC [kvar] | 12.5 | ||
| Rated voltage VR [V]: 1) | 400 | ||
| Rated frequency [Hz] | 50 | ||
| Ambient temperature / Insulation class | 40 °C/B | ||
| Capacitance C delta (tot.) [µF] | 231.2 (= 3 x C delta) | ||
| Inductivity L [mH] | 3 x 3.068 | ||
| Linear up to [A] | 35 | ||
| Effective current Irms [A]: 2) |
| ||
| Rated harmonic voltages (3rd/5 /7 /11 /13 ) [%] | 0.5/6/5/3.5/3 | ||
| Temperature protection (NC) | yes | ||
| Total losses PD [W] | 80 | ||
| Total weight [kg] | 15 | ||
| Connection | |||
| Line | 1U1-1V1-1W1 | ||
| Capacitors | 1U2-1V2-1W2 | ||
| Temperature control | 1-2 | ||
از دیتاشیت سازنده
