فایل سازنده (دیتاشیت)
Data sheet 4EJ9900-0EG
این دیتاشیتِ خودِ همین محصول است.
- سازنده
- Siemens
- ویرایش
- last modified: 2/12/2021
- پوشش
- 4EJ9900-0EG
- ردیفِ همین محصول
- 4EJ9900-0EG · صفحهٔ 1
- 2 صفحه · discharge-reactor.pdf

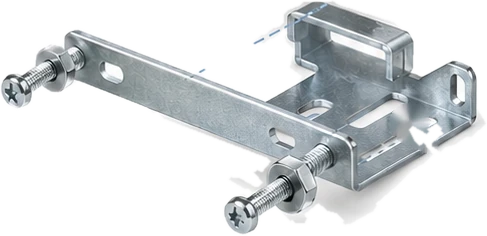

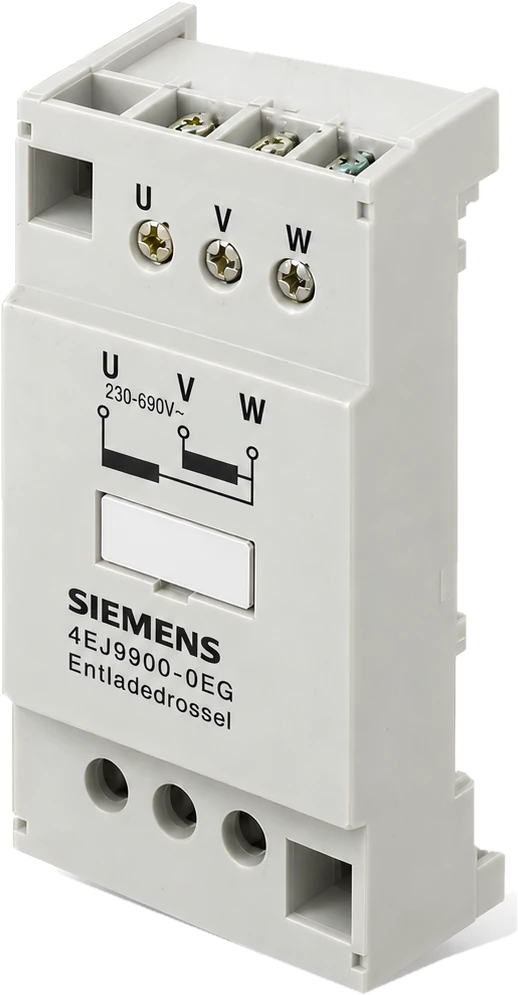

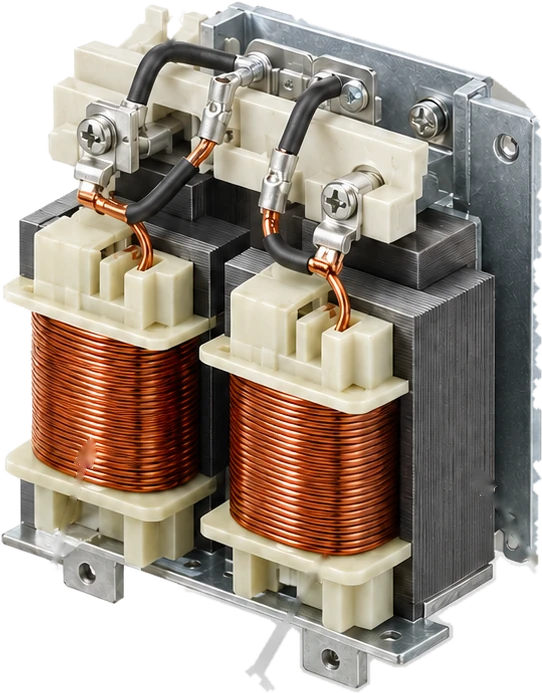

Exploded view
اجزای سازنده
شماره‌ها فقط برای شناختن اجزا در همین تصویرند و شمارهٔ قطعهٔ سازنده نیستند.
Maker's file
فایل سازنده و کاتالوگ
- کد کاتالوگ

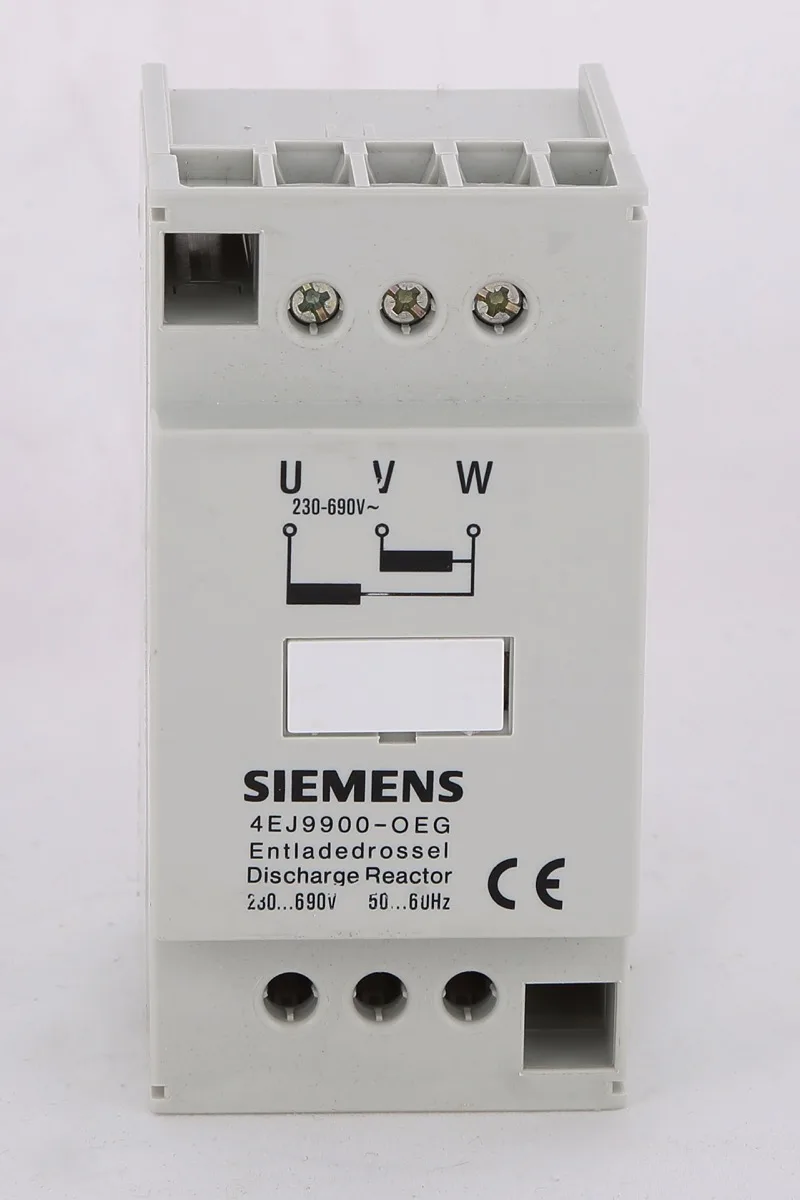

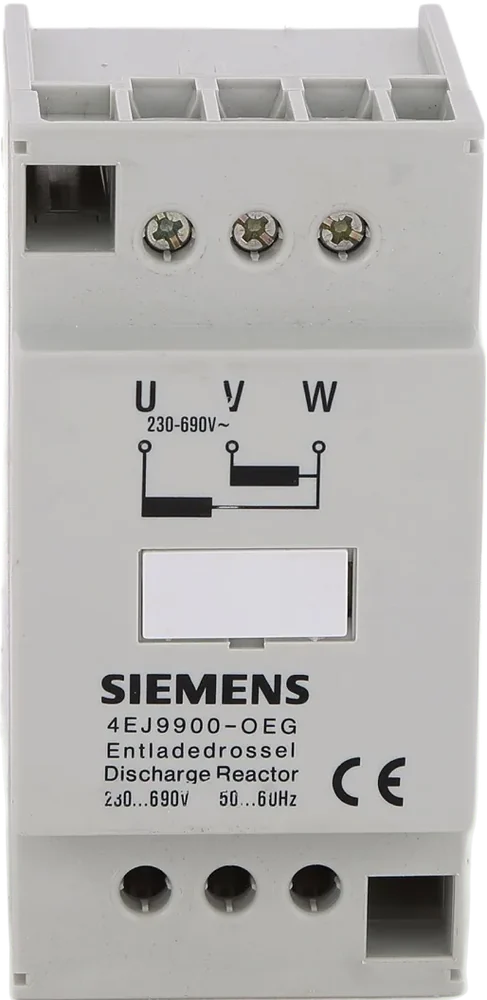

- 4EJ9900-0EGروی عکسِ همین دستگاه خوانده می‌شود
- مدلِ روی عکس
- SIEMENS 4EJ9900-0EG
باز کردن PDF
در کاتالوگ
- کاتالوگ محصولات صبا خازنDischarge Reactor EPCOS مشخصات فنی راکتورتخلیه خازن — Technical dataصفحهٔ 26خواندن در سایت
ابعاد کاتالوگ
- W 45 × H 90 × D 60 mmمربوط به 4EJ9900-0EGفایل سازنده (دیتاشیت) · صفحهٔ 1از ردیفی که کدش با کدِ روی دستگاهِ عکس یکی است.
Specifications
مشخصات فنی
- کد سفارش
- 4EJ9900-0EG
Data sheet 4EJ9900-0EG
| General technical data | |
|---|---|
| product designation | Quick discharge reactor |
| phase number | 3 |
| type of voltage | AC |
| operating voltage rated value — maximum (V) | 690 |
| Mechanical data | |
| type of electrical connection for main current circuit | screw-type terminals |
| width (m) | 0.045 |
| height (m) | 0.09 |
| depth (m) | 0.06 |
| Ambient conditions | |
| thermal class according to IEC 60085 | B |
| ambient temperature rated value (°C) | 40 |
| protection class IP | IP00 |
از دیتاشیت سازنده
Drawings
نقشه‌های سازنده
